System Ultrafiltracji XL

Co wyróżnia nasz System Ultrafiltracji XL?

• maksymalna wydajność i doskonała jakość soku poniżej 0,5 NTU
• system wymiennych wkładów membran ultrafiltracyjnych gwarantuje niskie koszty eksploatacji
• wydajny system mycia CIP
• modułowa budowa zapewniająca dużą wydajność na małej powierzchni
• zautomatyzowany system sterowania z wizualizacją WinCC i archiwizacją parametrów filtracji
• możliwość wykonania pod klucz z dostawą wszystkich zbiorników procesowych, w tym zbiorników depektynizacyjnych wraz z urządzeniami pomiarowymi

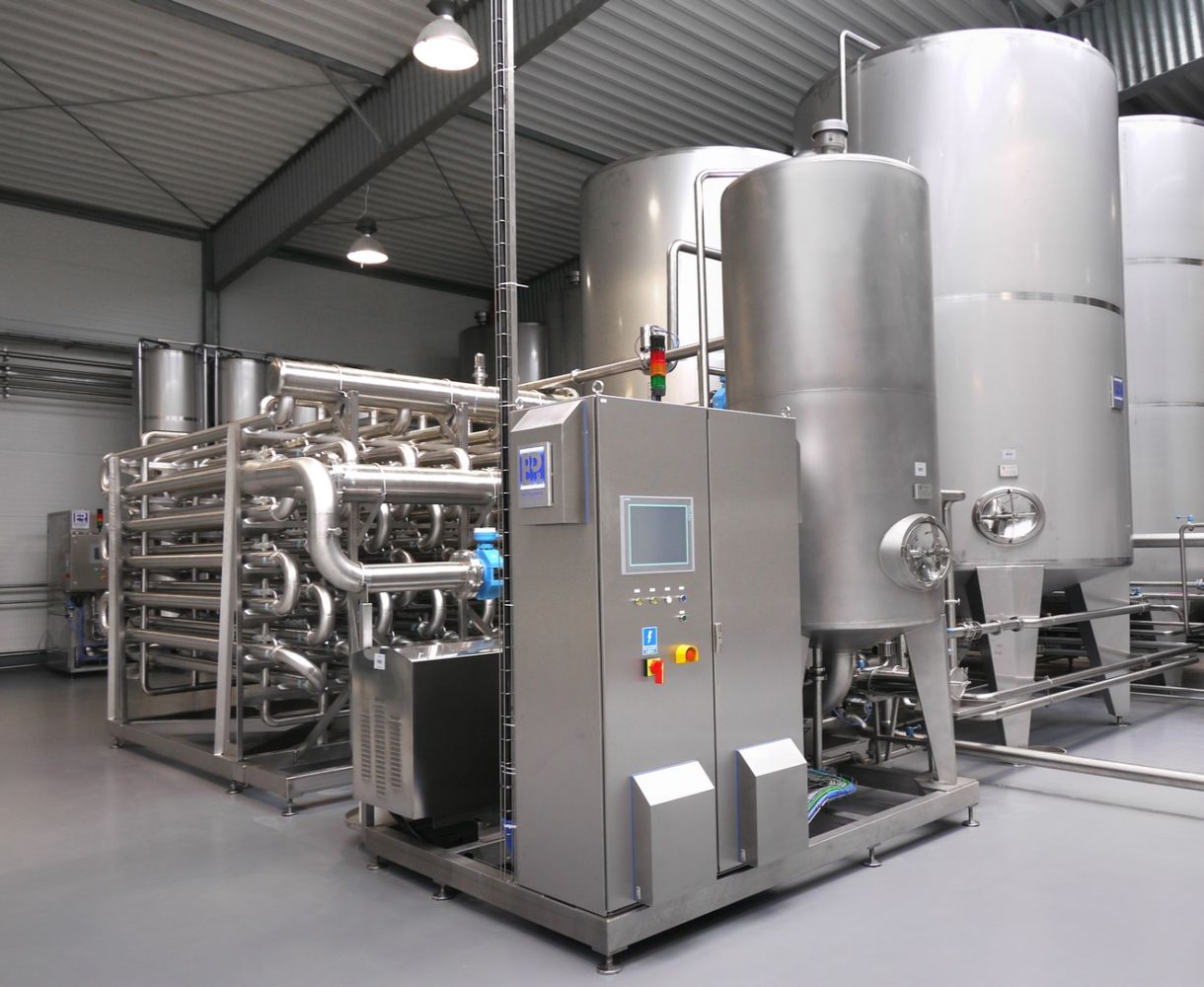

Wszystkimi procesami systemu UF XL zarządza zaprogramowany przez B&P Engineering sterownik PLC typu Simatic S7.  Kontrolę pracy systemu UF XL umożliwia 17’’ panel dotykowy z wizualizacją WinCC danych procesowych. Intuicyjny system sterownia zapewnia prostą obsługę i archiwizacje parametrów filtracji.

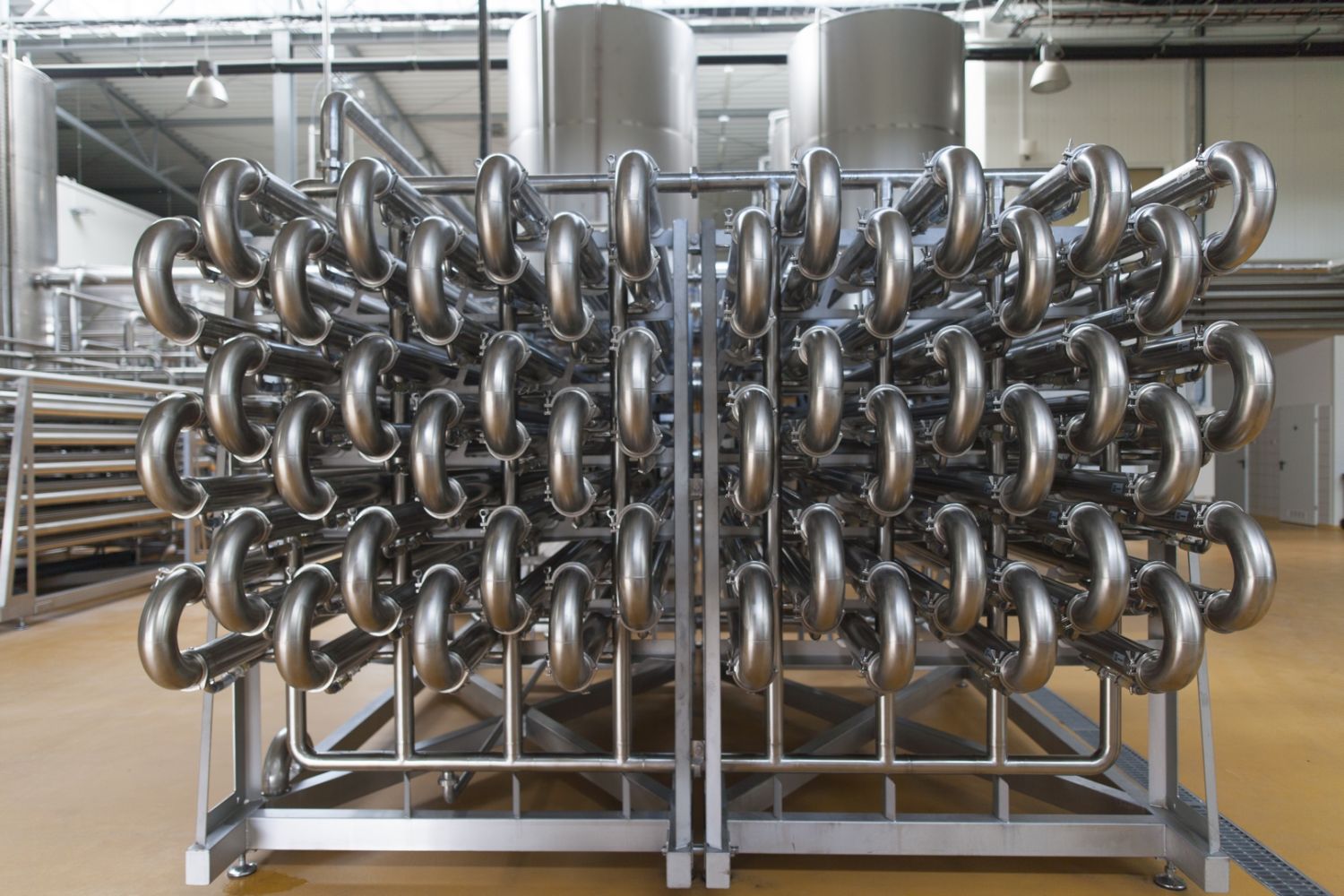

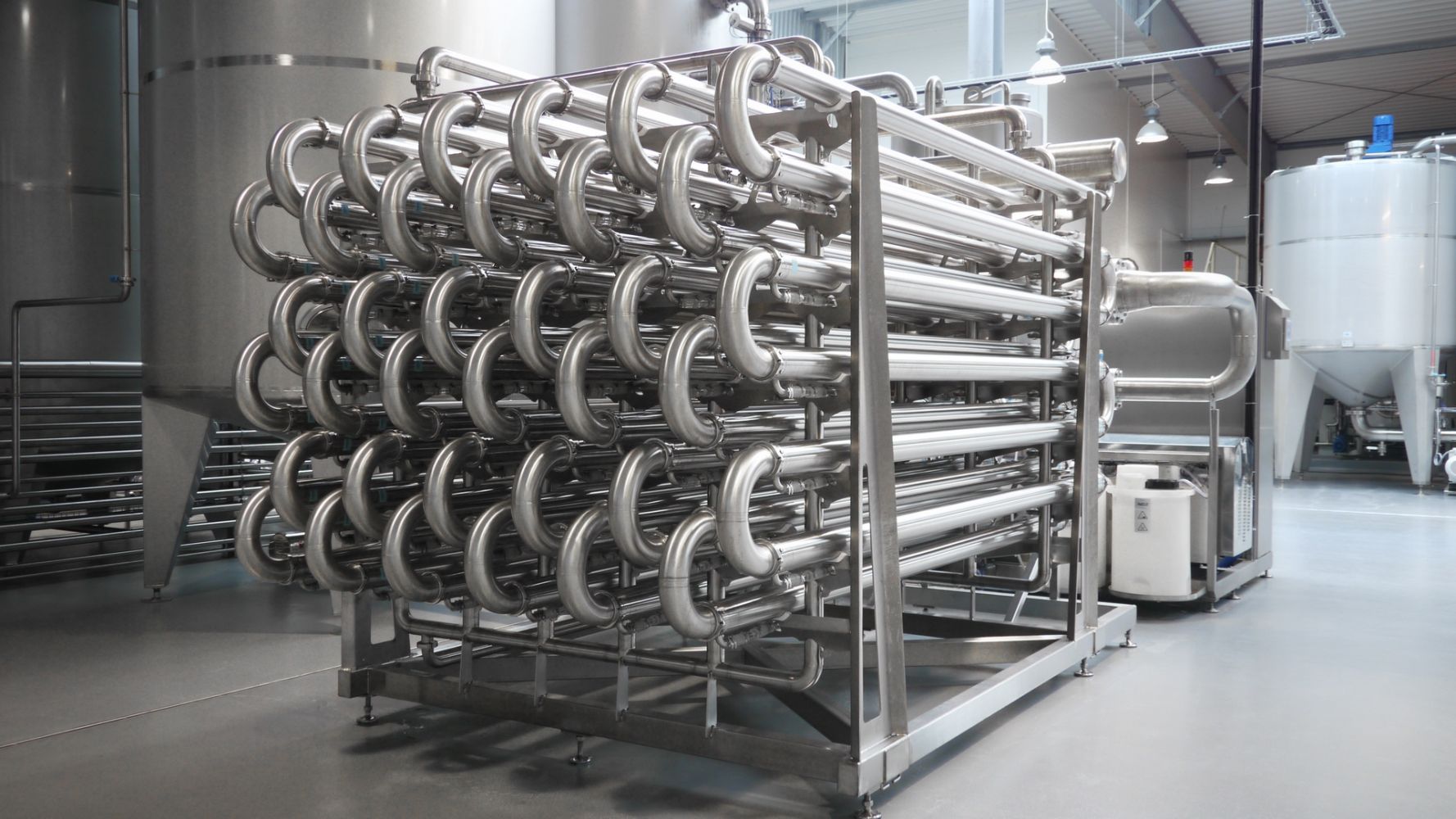

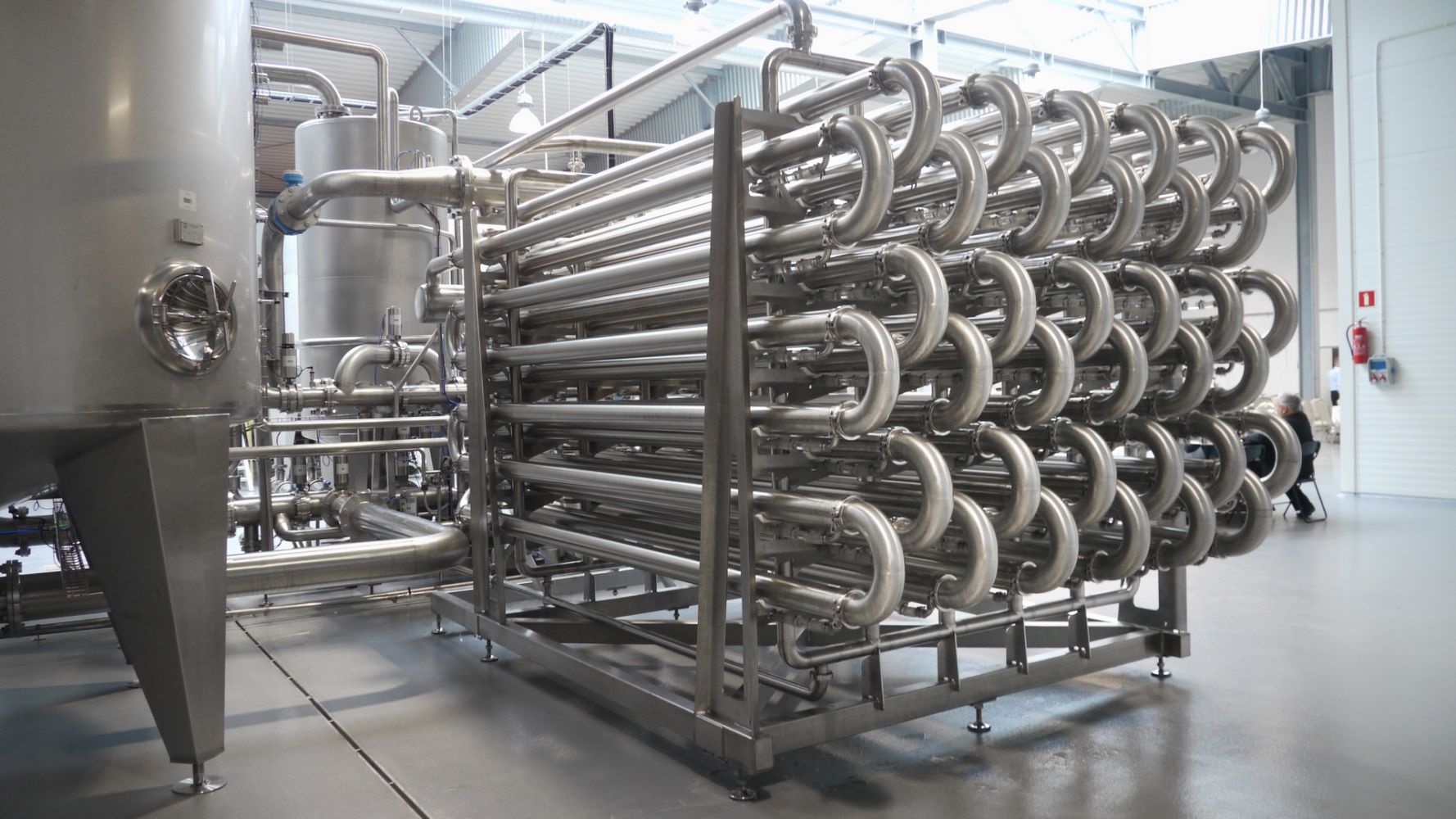

Stosowane w systemach UF XL systemy membranowe A19/A37 firmy PCI Membranes to solidne, niedrogie moduły składające się z obudowy ze stali szlachetnej oraz wymiennych wkładów tubularnych membran ultrafiltracyjnych.

Nowatorska konstrukcja wymiennych wkładów membranowych RCM (Removable Core Design) umożliwia łatwą, szybką i niedrogą wymianę membran. Moduły oferowane są w długościach 3.05m oraz 3.66m, każdy zawiera 19 lub 37 membran.

Moduły A19/A37 produkowane są z materiałów zgodnych z normami FDA, CFR21 i regulacjami UE.

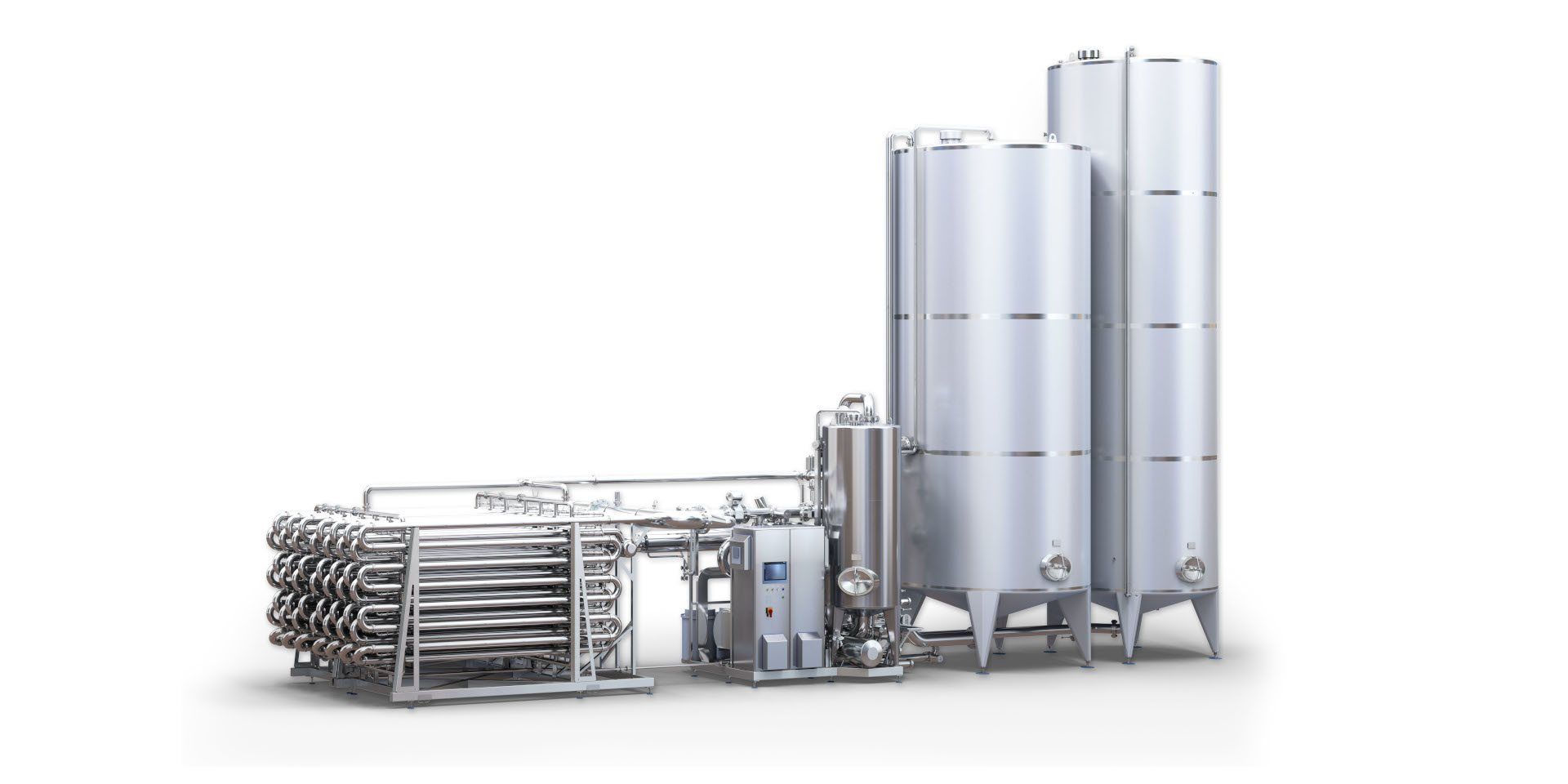

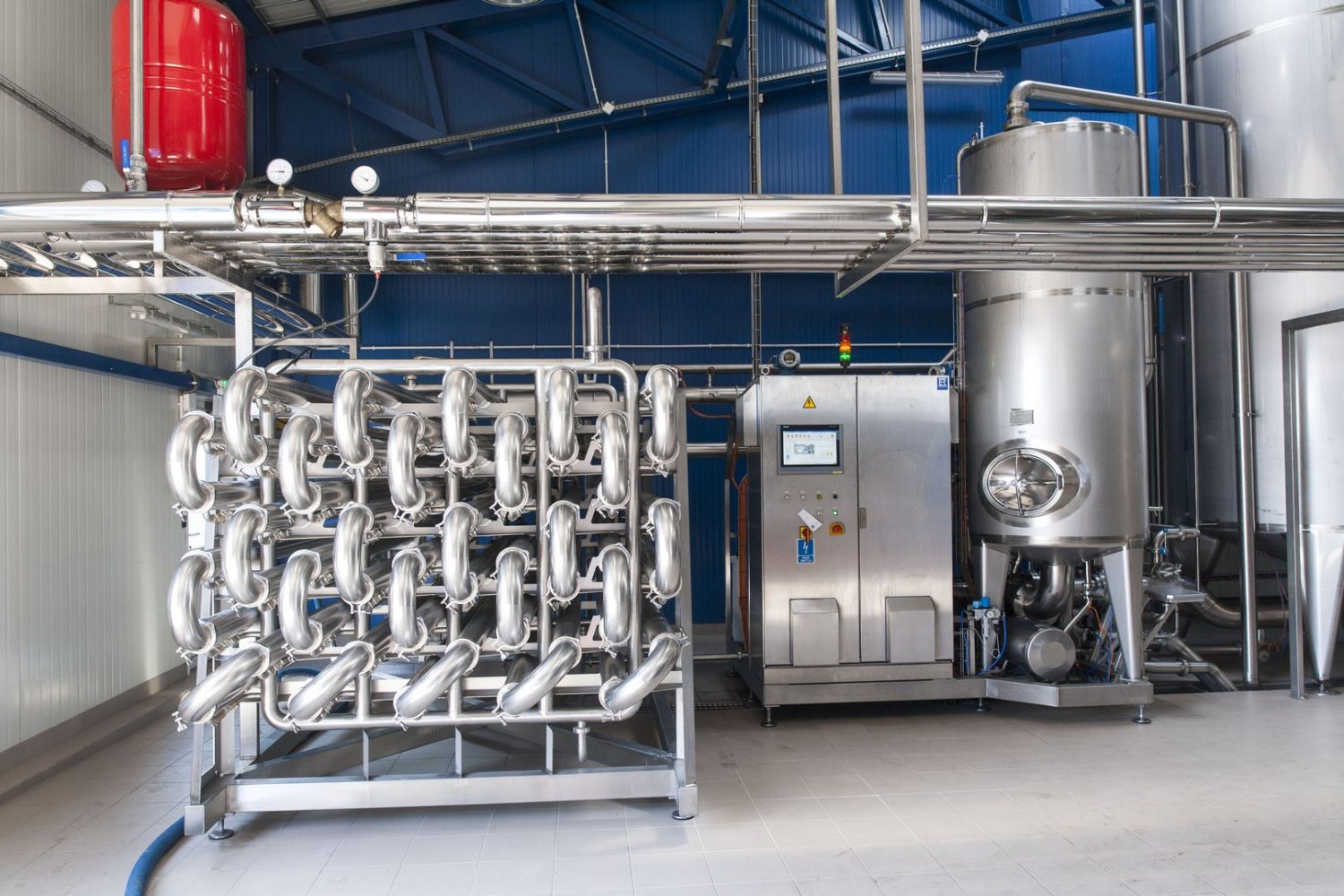

System UF XL jest w pełni zautomatyzowanym urządzeniem filtracyjnym cross-flow.

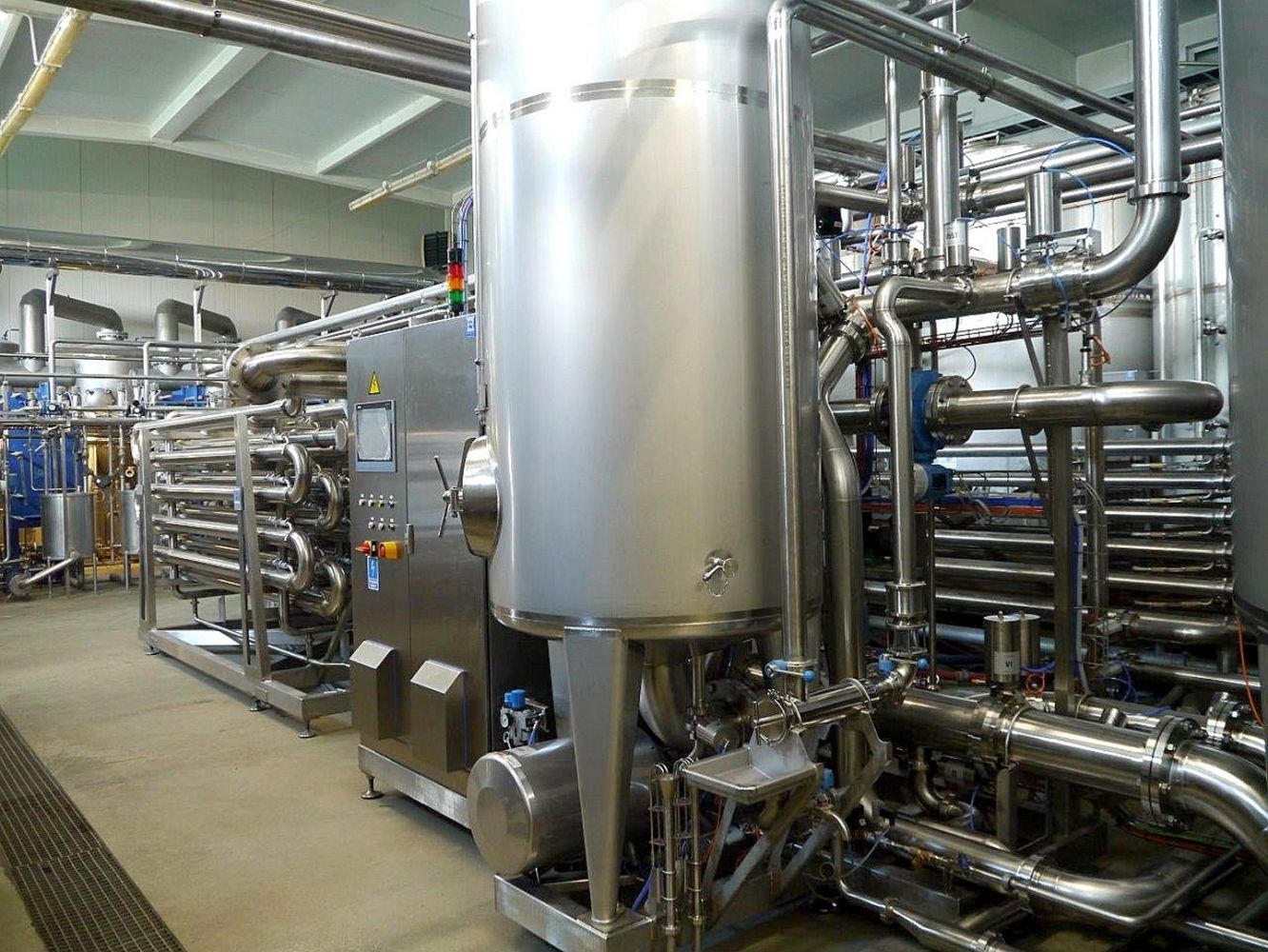

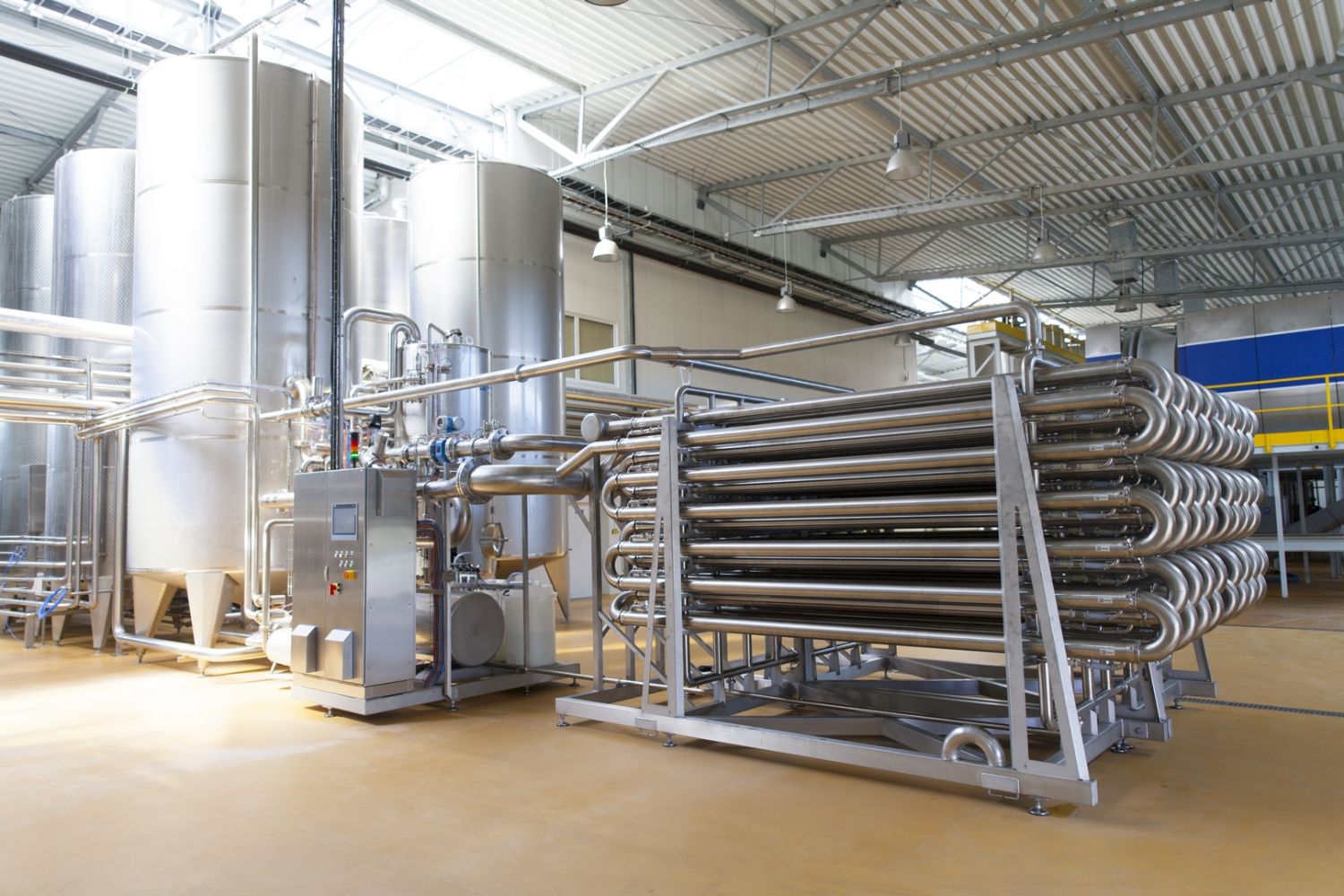

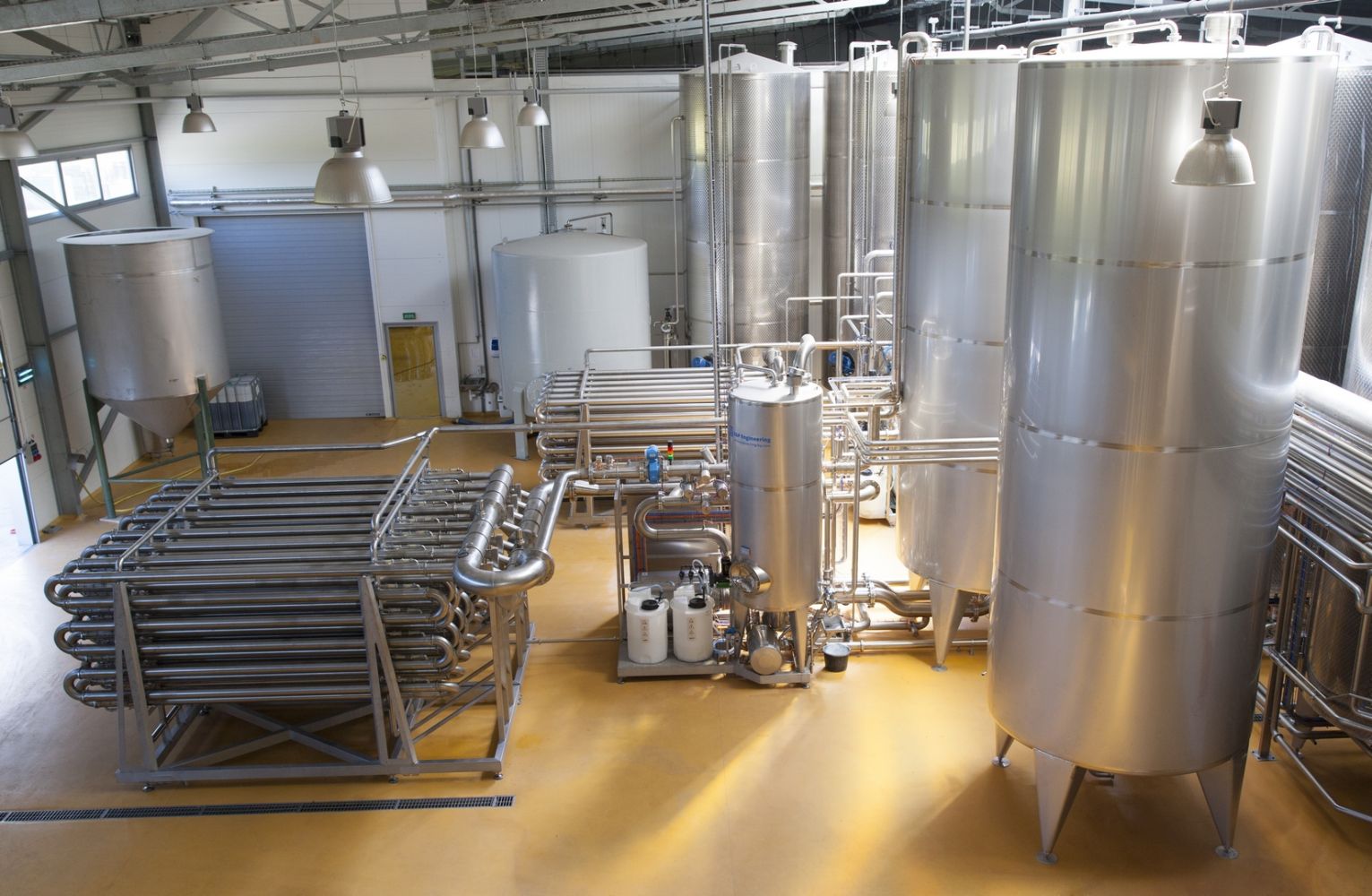

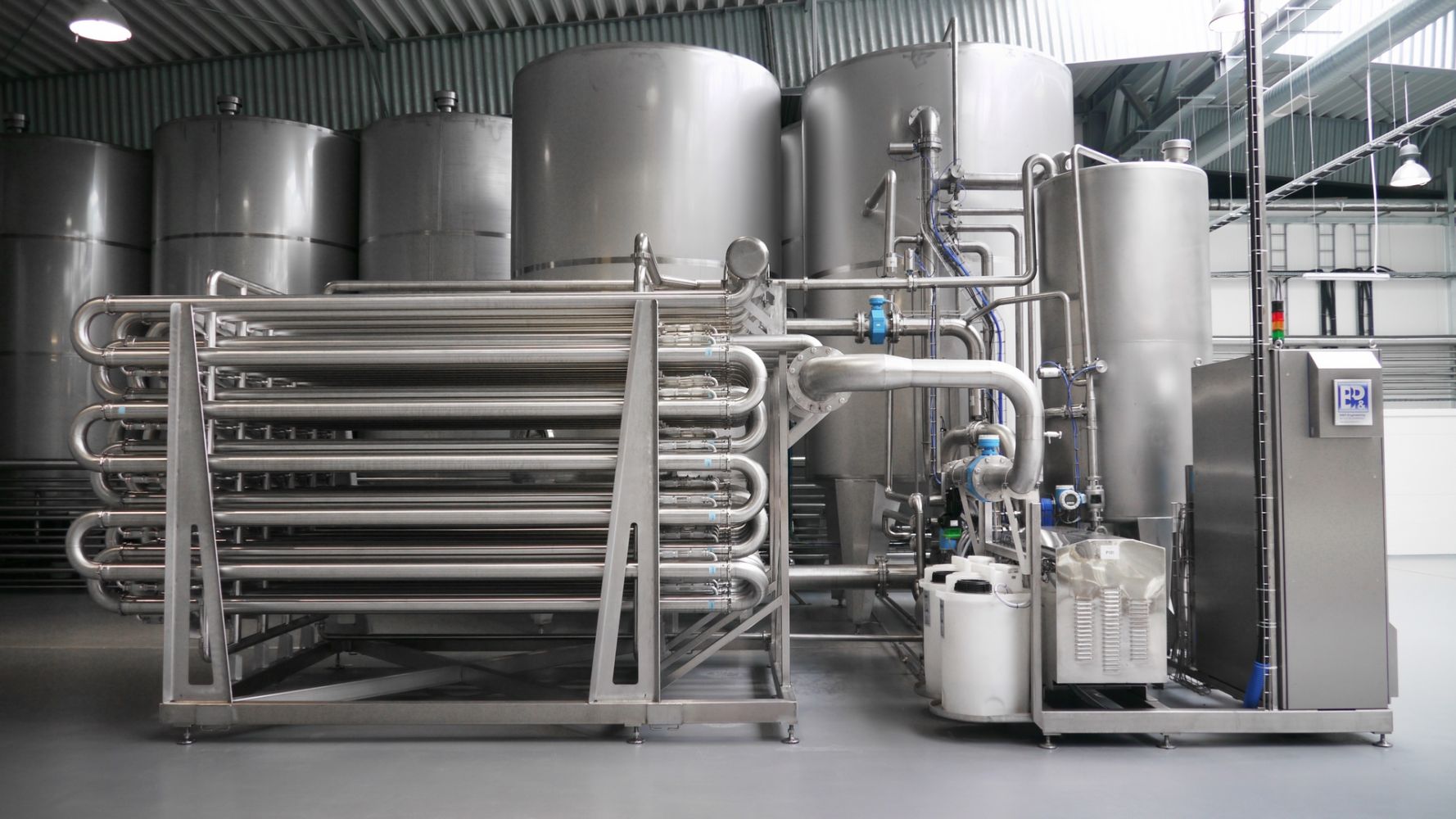

Składa się z zespołu modułów filtracyjnych, zespołu pomp oraz trzech zbiorników procesowych: batch (retentatu), soku klarownego (permeatu) i zbiornika na wodę. Zdepektynizowany sok mętny trafia do zbiornika batch skąd jest pompowany z dużą prędkością przez moduły membran. Na powierzchni membran tworzy się cienka warstwa wierzchnia i część cieczy przenika przez kanaliki membrany jako gotowy produkt do zbiornika permeatu. Retentat zagęszcza się aż do uzyskania maksymalnej koncentracji. Następnie można go poddać diafiltracji aby odzyskać ekstrakt.
